MOD.60-23A/P斗輪機打滑開關用途詳細介紹
卓信MOD.60-23A/P斗輪機打滑開關用途
打滑開關用于對輸送機進行線性檢測的新型裝置,對帶速進行實時檢測.已廣泛用于輸送系統中的膠帶上,為膠帶機的安全運行提供了可靠的檢測手段
廣泛應用于冶金、礦山、化工等行業。在冶金生產中主要用來運送成品冶金礦、各種燃料、熔劑、除塵灰等。其特點主要有輸送能力大、輸送距離長，結構簡單、易操作、便維修、運行平穩可靠，容易實現程序化控制和自動化操作，是大型冶金生產必不可少的設備
卓信MOD.60-23A/P斗輪機打滑開關用途

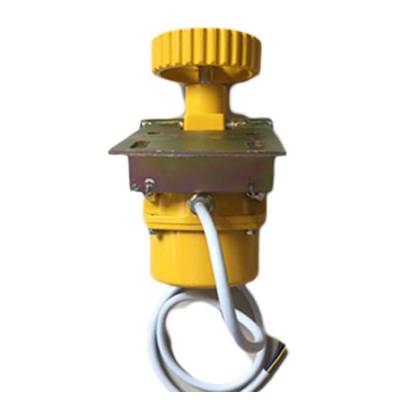

斗輪機打滑開關（MOD.60-23A/P
工作原理與結構特征
本機由斗輪機構、前臂架、臂架帶式輸送機、上部結構、俯仰機構、回轉
平臺、走行機構、門座、回轉機構、潤滑系統、噴水防塵系統、司機室、尾車、電纜卷筒、配重、
電氣部份等主要部分組成
卓信MOD.60-23A/P斗輪機打滑開關用途
工作原理
卓信MOD.60-23A/P斗輪機打滑開關用途
本機能夠完成取料工況作業方式：堆料和取料。取料作業時,斗輪轉動，臂架繞回轉中心作往復回轉運動，斗子將物料取送到臂
架帶式輸送機上，然后通過安裝在回轉平臺上和門座上的料斗卸到地面帶式輸送機膠帶上，前臂架
每完成一次回轉動作，主機前進一個吃料深度0.56m（額定取料能力為1000t/h時）。而后，前臂架
反向回轉進行下一次取料，取完一工藝料層后，機器返回到另一個工藝料層起點并將斗輪下降（或
上升）2900mm（斗輪半徑）重復上述動作進行取料作業。一個工藝料層的長度以臂架不碰料堆為依
據確定，每個工藝料層的切取可通過人工選好初始點，利用PLC程序控制，直至將這個工藝料層的
物料全部取定。
卓信MOD.60-23A/P斗輪機打滑開關用途
優點
在設計中除斗輪機構及液壓俯仰外各傳動機構全部采用機械傳動，本機設有PLC程控、手動控制方
式，采用PLC程控時，可實現堆料自動化、取料半自動化，為了使斗輪在取料時，斗子所切取的物
料不因臂架的回轉角度增加而減少，本機的回轉機構設計按臂架回轉速度與回轉角度成1/cosΦ的
關系變化，保證了取料時的生產率處于基本的均勻狀態。
用途和使用范圍
本機是連續取料的高生產效率設備，適用于港口、鋼廠、電廠等部門的大中型
現代化散狀貯料場作散料的取料作業。它和料場膠帶機等組成一個系統，能使料場的堆取料作業完
全實現機械化
卓信MOD.60-23A/P斗輪機打滑開關用途
斗輪機構
斗輪型式：無格式
斗輪直徑：φ5800mm
斗子數：8個
斗輪轉速：7.28r/min液
壓馬達型號：CB400-360
電機功率：N=75kW
卓信MOD.60-23A/P斗輪機打滑開關用途
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
卓信MOD.60-23A/P斗輪機打滑開關用途
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
卓信MOD.60-23A/P斗輪機打滑開關用途
主要用途及適用范圍
主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
生產山東卓信電氣有限公司
