RD-11801輸送帶旋轉探測儀220VAC詳細介紹
RD-11801輸送帶旋轉探測儀220VAC
RD-11801旋轉探測儀報價，RD-11801旋轉探測儀圖片
RD-11801旋轉探測儀，二線制 交直流通用220VAC
RD-11801旋轉探測儀，低速開關，打滑保護裝置，速度開關
RD-11801旋轉探測儀技術參數山東思達制造
一、簡介
RD－11801型旋轉探測儀（俗稱低速開關、速度開關、亦稱轉動傳感器、打滑保護裝置）。該產品主要針對客戶現場的實際需求而研制，產品用電范圍廣泛，24VDC─110VAC─220VAC均能應用（不同電壓等級配置不同電壓的中間繼電器），給用戶帶來采購統一，安裝便利，性好的優點。產品對電機及機械傳動裝置常出現的堵轉、卡轉、超載、慢轉，皮帶打滑、傳動鏈（帶）脫落、傳動軸斷裂等電氣及工藝出現的故障均能有效及時的處理�？善鸬奖Ｕ仙a(chǎn)，維護設備的作用。
二、用途
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
（質量有保證）輸送帶旋轉探測儀型號：RD-11801
RD-11801旋轉探測儀，速度開關傳感器
三、工作原理
RD－11801型旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片（參見圖一）。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合（參見圖三）交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，RD－11801型旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備 （此產品接收檢測片轉動信號與電機大小無關）。
RD-11801輸送帶旋轉探測儀發貨速度--快!
RD-11801輸送帶旋轉探測儀服務態度--好！
RD-11801輸送帶旋轉探測儀產品質量--棒！
RD-11801輸送帶旋轉探測儀產品--低！
四、輸送帶旋轉探測儀RD-11801特點
工作電壓范圍廣，交直流通用
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
性價比高，安裝方便，免維護
特別適用于生產環境惡劣的場所五、輸送帶旋轉探測儀RD-11801技術參數
工作電源：24VDC110VAC220VAC
負載電流：≤
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：≤90%
外型尺寸：Ф30×80mm
重 量：0.5Kg
：IP66
檢測速度范圍：1~200轉分
跳脫時間：3-17秒
響應時間：＜2mS
檢測間距H2：≤8mm
小安全工作距離H1：≥20mm
六、安裝說明
所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、破碎機等都應在其被傳動處（機器尾端）進行安裝，見圖一。
注意：圖一中旋轉探測儀的安裝位置視具體情況而定，不必拘泥于此圖，在不影響正常工作的前提下只要滿足“單位時間內給探頭間隔均勻的脈沖信號”這個條件即可。
七、機械安裝工序：
l、拆下端蓋，在端蓋中心鉆≥Φ12孔，在端蓋下部鉆Φ5孔、攻絲M6（與旋轉探測儀支架兩孔相配套加工）后用螺絲固定端蓋與支架
2、在軸頭上鉆Φ5孔，攻絲M6、深10-15mm
3、旋緊雙頭螺桿
4、裝端蓋
5、裝檢測片，H1≥20mm并用螺母固定
6、安裝旋轉探測儀、調整H2=4mm
有些機器的被傳動軸較長，伸出端蓋以外，針對此類情況只需將檢測片制作成匝形固定在軸頭上即可（請注意檢測片的平面與旋轉探測儀的探頭平面保持平行。如安裝在金屬底座上，為防止磁性材料強干擾造成設備無法啟動，請?zhí)貏e注意H1的距離）。
山東思達RD-11801輸送帶旋轉探測儀220VAC
RD－III型旋轉探測儀簡介：
RD－III型旋轉探測儀是在RD－II型旋轉探測儀的基礎上為了更好地滿足用戶的需要而進行改進的。
該產品對機械轉動裝置（皮帶機、提升機、斗提機、鏈式輸送機、皮帶秤、螺旋輸送機）常出現的堵轉、卡轉、超載慢轉、皮帶打滑、轉動鏈（帶）脫落、轉動軸斷裂等故障均能有效及時處理，可起到保障生產、保護設備的作用。
改進內容
1、外形的改進
① 筒體：由原先II型的Ф34×120mm變成Ф30×105mm的螺紋筒體，配備Ф34mm兩只六角螺母。
② 支架：由原先長120mm，寬65mm的長方形支架變成寬40mm的L型支架（上方有Ф34mm的孔）。
2、增添故障指示燈
筒體尾部增添雙色發光管，正常運行顯示綠燈，出現故障顯示紅燈。
3、增添跳脫時間刻度盤
筒體尾部增添防雨型電位器和刻度盤。跳脫時間可由0.5~18秒自由調定。
4、配置中間繼電器
電路進行了大部分的改進，工作電流減少，適應各類220VAC中間繼電器工作更能滿足用戶的需求（產品配置中間繼電器）。
用途
廣泛應用于鋼鐵、電力、化工、水泥、煤炭、冶金、建材、礦山、港口碼頭、糧食倉庫等各類使用輸送設備的行業。
RD-11801輸送帶旋轉探測儀220VAC
工作原理
RD－III型旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片(參見安裝示意圖)。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合(參見電氣接線圖)交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，RD－III型旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內(3~17秒)未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開，在0.5~18秒內及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。
RD-11801輸送帶旋轉探測儀220VAC
特點
結構簡單實用、性能穩定可靠
防塵、防震、防潮
體積小、重量輕、壽命長
跳脫時間可調
輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統
有運行故障提示燈
性價比高，安裝方便，免維護
特別適用于生產環境惡劣的場所
RD-11801輸送帶旋轉探測儀220VAC
技術參數
工作電源：220VAC±15％
負載電流：≤
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：≤90%
外型尺寸：Φ30×105mm
重 量：0.1Kg
：IP66
檢測速度范圍：1~1000轉分
跳脫時間：0.5-18秒
響應時間：2mS
檢測間距G：≤8mm
小安全工作距離F：≥20mm
RD-11801輸送帶旋轉探測儀220VAC
RD-VII型智能旋轉探測儀簡介：
RD-VII型智能旋轉探測儀（智能低速開關）結合了一代一代旋轉探測儀的技術和實際應用開發而成(又名速度傳感器、低速開關、速度開關、打滑開關)。本產品主要用于皮帶輸送機、提升機、螺旋輸送機、 研磨機、破碎機、泵、離心干火機、攪拌機和除塵器等轉動設備，對皮帶打滑、皮帶斷裂、卡轉、慢轉、動軸剪切和過載、傳動鏈(帶)脫落等機械故障能及時處理，起到保護設備減少損失。
RD-11801輸送帶旋轉探測儀220VAC
工作原理
RD-VII型智能旋轉探測儀不同于普通旋轉探測儀，它克服了普通旋轉探測儀無法達到的重要功能,準確判斷打滑和高速設備檢測功能比如以往的旋轉探測儀是用調節時間來達到不同轉速的保護作用，對于1000轉分以上的設備他就起不到保護的作用。
現場很多用戶都不去調時間裝上去就行了即使去調只能是大概的調，不可能調的很。時間調不準當設備出現打滑慢轉時就起不到保護作用、當設備出現短暫的打滑普通旋轉探測儀是識別不了。新一代SS4智能旋轉探測儀只要知道大概的轉速就可以了，不需要人工調節時間，能夠的識別設備的轉速，反應給智能芯片。智能旋轉探測儀啟動事有10秒的延時來撲捉設備的轉速，只要撲捉到設備的轉速就會跟據設備的轉速自動設定。正常轉速時繼電器吸合，設備發生故障出現打滑慢轉低于正常轉速的10％時繼電器跳脫，真正能起防止打滑的作用，防止皮帶斷裂。對于短暫的打滑卡轉有3-10延時。
RD-11801輸送帶旋轉探測儀220VAC
特點
非接觸，無運動部件、無磨損、安全壽命長、維護費用低、適用于環境惡劣的現場
一體化結構，智能化設置、免調試，安裝簡單。
更加的判斷打滑和慢轉，適用范圍更廣。更好的在高速設備應用。 體積小、重量輕、壽命長
具有負載短路保護功能——誤將旋轉探測器直接接電源不會損壞旋轉探測器。(不能超過1分鐘)
輸出信號既可與現場設備聯鎖使用，也可送達DCS控制系統
配有狀態指示燈。設備正常運行時，指示燈“閃爍”；停機時，指示燈“常亮”。跳脫時間智能化
RD-11801輸送帶旋轉探測儀220VAC
技術參數
工作電源：220VAC±15％24DC±15％
負載電流：≤
絕緣電阻：＞500MΩ
輸出信號：開關量信號
環境溫度：-20℃~+60℃
環境濕度：≤90%
外型尺寸：Φ30×105mm
重 量：0.1Kg
：IP66
檢測速度范圍：1~5000轉分
跳脫時間：智能化
響應時間：2mS
檢測間距G：≤10mm
小安全工作距離F：≥20mm
測速傳感器 3NSS102KL 12VDC
接近開關BEM18-D8N1-T150
RD-11801輸送帶旋轉探測儀220VAC
永礠限位開關kycx_1
接近開關，LJM12A一4Z／NKS

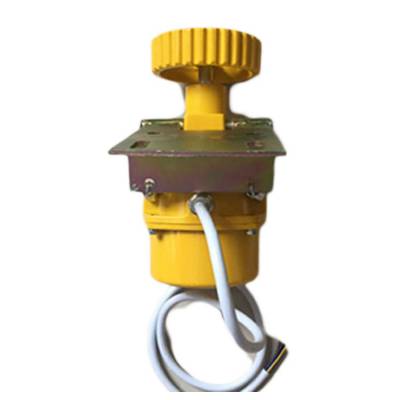

打滑開關DH-III
