HQJD-2014Y/D皮帶速度檢測儀就地控制裝置詳細介紹
卓信HQJD-2014Y/D皮帶速度檢測儀就地控制裝置
特點：
1、非接觸式，無易損原件，使用壽命長；
2、高，密封性好，可防水、放塵，防凝露；
3、高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；
4、外殼經過烤漆噴塑處理，耐腐蝕性強；
5、一體式設計，安裝方便，實用簡單，兩螺栓固定；
6、采用ARM單片機作為控制單元，反映速度快，精度高，誤差�。�
7、雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8、高精度4~20mA模擬量輸出
9、采用高接點容量繼電器輸出
皮帶速度檢測儀就地控制裝置HQJD-2014Y/D是一種非接觸式智能皮帶打滑檢測設備，它能夠及時檢測出皮帶輸送機的打滑故障，并發出報警信號，具有工作穩定性強，高等特點，可廣泛用于各種帶式皮帶運輸系統。包括測速探頭,帶4-20ma模擬量輸出、打滑開關量輸出及速度顯示的二次表。
卓信HQJD-2014Y/D皮帶速度檢測儀就地控制裝置
結構特性：

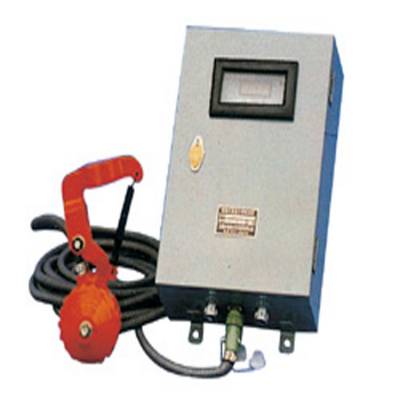

1.本機由控制箱與傳感器兩部份組成，控制箱采用密封措施，防法防水性能較好。傳感器為磁電式，安裝方便，可靠性高。
2.由于控制部份采用CMOS電路，溫度適應性能較好。
帶速傳感器:檢測帶速0.8～6.5m/s
可檢測速度打滑率10％～50％
：是否防爆否
供電電壓220V,50Hz
觸點容量220V,
一級打滑警告輸出一組常開觸點，一組常閉觸點供程控使用。
二級打滑報警輸出一組常開觸點，一組常閉觸點供停機使用。
注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈。
皮帶速度檢測儀就地控制裝置HQJD-2014Y/D工作原理：
速度檢測器水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使出來與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。速度檢測器無需工作電源即可工作，當膠帶機運行速度低于本產品的設定值時，檢測器重的繼電器動作輸出控制信號，速度可任意調節。
卓信HQJD-2014Y/D皮帶速度檢測儀就地控制裝置
特點
1：非接觸式，無易損原件，使用壽命長；
2：密封性好，可防水、放塵，防凝露；
3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；
4：外殼經過烤漆噴塑處理，耐腐蝕性強；
5：一體式設計，安裝方便，實用簡單，兩螺栓固定；
6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差�。�
7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8：高精度4~20mA 模擬量輸出
9：輕、重報警雙shuangkai量輸出
10：采用高接點容量繼電器輸出
卓信HQJD-2014Y/D皮帶速度檢測儀就地控制裝置
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
卓信HQJD-2014Y/D皮帶速度檢測儀就地控制裝置
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
卓信HQJD-2014Y/D皮帶速度檢測儀就地控制裝置
主要用途及適用范圍
主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
生產山東卓信電氣有限公司
