PNP常閉式耐高溫防爆接近傳感器GX-1024PB詳細介紹

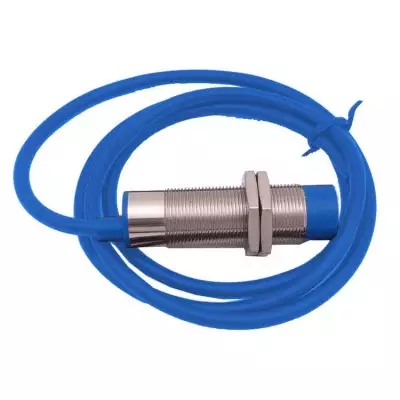

PNP常閉式耐高溫防爆接近傳感器GX-1024PB
工作原理：
工作原理電感式接近開關由振蕩器、開關電路（施密特）及放大輸出電路組成。振蕩器產生一個交變磁場，當金屬檢測體靠近這一交變磁場時，在金屬檢測體內產生渦流，而吸收振蕩器能量，從而導致振蕩器衰減，以停振，振蕩器的振蕩及停振變化被取樣后經信號轉換電路處理并轉換成開關信號，經放大后驅動輸出功率器件，從而起到非接觸的開關控制作用。
什么是NPN型又什么是PNP型？
NPN型：
負載接法：負載接在輸出端和負之間。
輸出電平：當無感應時，輸出高電平，感應時，輸出低電平。
電流方向：負載電流注入開關（灌電流）
PNP型：
負載接法：負載接在電源正和輸出之間。
輸出電平：當無感應時，輸出低電平，感應時，輸出高電平。
電流方向：負載電流流出開關（拉電流）
PNP常閉式耐高溫防爆接近傳感器GX-1024PB
性能特征：
1、扭矩范圍 為了避免安裝時損壞接近開關，不要超過給定的擰緊扭矩。 不銹鋼螺紋 m5 = 2nm m8 = 10nm m12 = 20nm m18 = 55nm m30 = 200nm
2、感應區/感應面 感應區是在感應面前面的區域，在感應區中，接近開關對靠近的金屬部件起反應，即改變輸出狀態。
3、額定感應范圍： 在金屬部件靠近接近開關感應面時，產生開關量輸出狀態變化的這段距離即為額定感應范圍。
4、重復性： 在標準條件下兩個測量的重復精度。測量值中的差異應小于10]。
5、輸出功能： 閉合觸點：物體在感應區內-開關輸出 斷開觸點：物體在感應區內-開關抑制
6、led 顯示 設備的環境溫度高達 +130°c 時會有一個 led狀態. 當led燈不再亮?xí)r，說明溫度已經達到*高。通過這個過程，可以保護設備不受損壞。
7、啟動延時時間： 接近開關接通電源的瞬間到其準備完畢且輸出正常信號的時間間隔（在ms毫秒范圍內）。
8、修正因數： 如果使用不同于鋼（1.0037）的材質，修正因數規定了檢測距離的變化。該修正因數取決于被探測物材質的類型，特性（內部結構），尺寸和和幾何形狀。
9、典型修正因數: st:1 v2a: 約. 0.6 ms: 約. 0.3 ms: 約. 0.2 銅: 約. 0.15 全鋼傳感器修正因數: v2a: 0.5 ms: 約. 0.1 鋁, 為了建立不同于st37材料的近似感應范圍，bixu將st37的感應范圍乘以相應的修正因數。
10、反性保護： 如果連接端子接反了，一個內置的保護可防止接近開關被損壞。
11、短路保護： 倘若電流過載，有一個內置保護可防止接近開關被損壞。
12、開關點漂移： 開關點由于環境的變化而改變。
PNP常閉式耐高溫防爆接近傳感器GX-1024PB
接線：
三根線的接線接法：
粽色的是接電源的正，藍色的是接電源的負，黑色的是接負載（信號輸出）。
二根線的接線方法（DC或AC)：
棕色線連接負載的負，負載的正線再連接電源的正，藍色的直接連接電源的負。
具體接線方法請參照開關標牌上的接線圖來接線，切勿錯接反接！
直流三線接近開關的三根線分別是：棕色線---電源正藍色線---電源負黑色線---輸出號
交流二線型開關：將負載和接近開關串聯后接在交流電源端。
PNP常閉式耐高溫防爆接近傳感器GX-1024PB
高溫接近開關是指能在高溫下工作的一種接近開關。利用位移傳感器對接近物體的mingan特性達到控制開關通或斷的目的的開關叫接近開關。
因其能耐高溫，適用于某些要求較高的場合，廣泛應用在冶金、機械、礦山、電力、鐵路、紡織、造紙、化工、塑料等行業。
一般接近開關有兩種安裝方式：
齊平安裝和非齊平安裝；齊平安裝：接近開關頭部可以和金屬安裝支架相平安裝；非齊平安裝：接近開關頭部不能和金屬安裝支架相平安裝一般，可以齊平安裝的接近開關也可以非齊平安裝，但非齊平安裝的接近開關不能齊平安裝。這是因為，可以齊平安裝的接近開關頭部帶有屏蔽，齊平安裝時，其檢測不到金屬安裝支架，而非齊平安裝的接近開關不帶。
